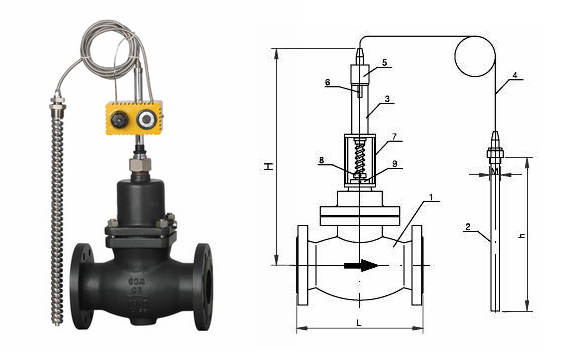

自力式溫度調節閥
- 閥門型號：ZZWP-16B、ZZWP-16K
- 通徑規格：DN15～DN150mm
- 結構形式：柱塞式
- 閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
- 公稱壓力：PN1.6、2.5、4.0MPa
- 適用溫度：0℃-250℃
- 應用范圍：液體、氣體和蒸汽以及特殊場合
- 產品特點：無電源、氣源即可進行溫度自動調節
自力式溫度調節閥概述：
ZZWP自力式溫度調節閥又稱溫度控制閥，主要由控制閥門和一個帶定點調節的溫控器組成，無需外界能源即可進行溫度自動調節，按用途分為加熱型和冷卻型，適用于液體、氣體和蒸汽以及特殊場合的溫度調節，亦可使用在防止對過熱或熱交換場合。該閥結構簡單，操作方便，選用調溫范圍廣、響應時間快、 密封性能可靠，廣泛應用于化工、石油、供暖、空調、生活熱水中。
自力式溫度調節閥的特點：
自力式溫度調節閥無電源、氣源就能正常工作，利用液體受熱膨脹及液體不可壓縮的原理實現自動調節，控制作用為比例調節。公稱壓力為PN1.6、4.0，公稱通徑15-150mm，溫度調節范圍從0-250℃，多種多樣的品種可供選擇。
自力式溫度調節閥參數：
自力式溫度調節閥工作原理：
自力式溫度控制閥利用感溫液體不可壓縮的原理，而實現溫度自動調節，有加熱型和冷卻型兩種，當被控介質溫度升高，控制閥門關閉（加熱型）；當被控介質溫度升高，控制閥門開啟（冷卻型）。
自力式溫度調節閥溫度范圍：
ZZWP自力式溫度調節閥又稱溫度控制閥，主要由控制閥門和一個帶定點調節的溫控器組成，無需外界能源即可進行溫度自動調節，按用途分為加熱型和冷卻型，適用于液體、氣體和蒸汽以及特殊場合的溫度調節，亦可使用在防止對過熱或熱交換場合。該閥結構簡單，操作方便，選用調溫范圍廣、響應時間快、 密封性能可靠，廣泛應用于化工、石油、供暖、空調、生活熱水中。
自力式溫度調節閥無電源、氣源就能正常工作，利用液體受熱膨脹及液體不可壓縮的原理實現自動調節，控制作用為比例調節。公稱壓力為PN1.6、4.0，公稱通徑15-150mm，溫度調節范圍從0-250℃，多種多樣的品種可供選擇。
自力式溫度調節閥參數：
| 閥體 | |||
| 公稱通徑 | DN15、20、25、32、40、50、65、80、100、125、150mm | ||
| 公稱壓力 | PN1.6、4.0MPa | ||
| 法蘭標準 | ANSl、JIS、DIN、GB、JB(特殊可按用戶提供) | ||
| 閥體材料 | 鑄鋼(ZG230-450)、鑄不銹鋼 | ||
| 閥芯材料 | 硬密封：不銹鋼 | ||
| 軟密封：不銹鋼鑲嵌橡膠圈 | |||
| 壓力平衡 | 不銹鋼波紋管( DN15-125)、平衡膜片( DN150-250) | ||
自力式溫度調節閥工作原理：
自力式溫度控制閥利用感溫液體不可壓縮的原理，而實現溫度自動調節，有加熱型和冷卻型兩種，當被控介質溫度升高，控制閥門關閉（加熱型）；當被控介質溫度升高，控制閥門開啟（冷卻型）。
自力式溫度調節閥溫度范圍：
| 允許工作溫度 | ||
| 公稱通徑 | 15-150mm | |
| 密封型式 | 硬密封 | ≤150℃ |
| 散熱片≤200℃ | ||
| PN16閥體加散熱片≤300℃※ PN40閥體加散熱片≤350℃※ | ||
| 軟密封 | ≤150℃ | |
| 額定流量系數、噪音衡量系數、允許壓差 | ||||||||||||
| 公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
| 額定流量系數KvS | 4 | 6.3 | 8 | 16 | 20 | 32 | 50 | 80 | 125 | 160 | 280 | |
| 噪音衡量系數Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | |
| 允許壓差( Mpa) | PN16 | 1.6 | 1.5 | 1.0 | ||||||||
| PN40 | 2.0 | |||||||||||
