不銹鋼氣動蝶閥
- 閥門型號：D673H，D643H
- 通徑規格：DN50～DN1200
- 結構形式：三偏心硬密封(對夾式，法蘭)
- 閥體材質：不銹鋼304、316、316L
- 公稱壓力：PN10、PN16、PN25、PN40
- 適用溫度：-40℃～450℃
- 應用范圍：氣體、水、油品、蒸汽、腐蝕性流體
- 產品特點：高性能、長壽命，結構緊湊、使用范圍廣
不銹鋼氣動蝶閥簡介：

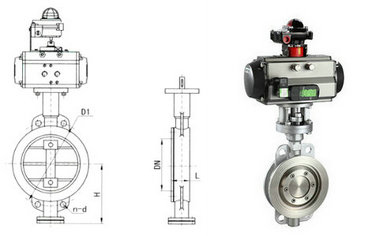

不銹鋼氣動蝶閥結構圖
不銹鋼氣動蝶閥工作原理：
不銹鋼氣動蝶閥是以壓縮空氣（空壓機）為動力源，通過電磁閥換向去驅動氣動執行器，氣動執行器帶動碟板做0-90°的來回旋轉動作，從而達到對閥門的開啟和關閉�？筛鶕�(jù)工況需要，裝配上閥門定位器，控制碟板的旋轉開度，達到對介質流量等各項參數的智能調節型控制。
不銹鋼氣動蝶閥零件材料：
不銹鋼氣動蝶閥是一種高性能、長壽命蝶閥，主要由氣動執行裝置與不銹鋼蝶閥組成，閥體與碟板均采用不銹鋼材質制作，具有耐高溫、防腐蝕、耐高壓等特點。不銹鋼氣動蝶閥按連接方式不同可分為法蘭、對夾式或焊接式，不僅適用于開關兩位切斷控制，并可裝配閥門定位器，實現對介質流量、溫度、壓力等參數的比例調節。不銹鋼氣動蝶閥可廣泛應用于高溫、高壓以及低溫、防火等管道作開關切斷或調節使用。
不銹鋼氣動蝶閥結構圖
不銹鋼氣動蝶閥優點：
1、氣動不銹鋼蝶閥結構緊湊、體積小、重量輕、操作靈活、使用方便。
2、不銹鋼蝶閥采用三維偏心彈性或多層次硬密封結構,，密封性能可靠，其中軟密封可達到零泄漏；
3、氣動不銹鋼蝶閥具有耐高溫、高壓以及耐腐蝕、耐磨損等特點。
4、具有雙向密封功能，并且安裝方便，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
不銹鋼氣動蝶閥技術參數：
| 公稱通徑 | DN50～DN1200(mm) |
| 壓力等級 | PN1.0、1.6、2.5、6.4MPa |
| 連接方式 | 對夾式、法蘭連接 |
| 密封形式 | 金屬硬密封 |
| 驅動方式 | 氣源驅動,壓縮空氣4～7bar(可帶手輪) |
| 適用溫度 | -40℃～550℃ |
| 適用介質 | 水、蒸氣、油品、酸類腐蝕性等(高溫場合) |
| 控制方式 | 開關型（開關切斷控制），智能調節型（4-20mA信號） |
不銹鋼氣動蝶閥工作原理：
不銹鋼氣動蝶閥是以壓縮空氣（空壓機）為動力源，通過電磁閥換向去驅動氣動執行器，氣動執行器帶動碟板做0-90°的來回旋轉動作，從而達到對閥門的開啟和關閉�？筛鶕�(jù)工況需要，裝配上閥門定位器，控制碟板的旋轉開度，達到對介質流量等各項參數的智能調節型控制。
不銹鋼氣動蝶閥零件材料：
| 零件名稱 | 材料 |
| 閥體 | 不銹鋼、鉻鉬鋼、合金鋼 |
| 蝶板 | 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼 |
| 密封圈 | 不銹鋼多層次硬密封 |
| 閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
| 軸承 | 奧氏體不銹鋼、304氮化 |
| 填料 | 柔性石墨 |
