氣動三通衛生級球閥
- 閥門型號：Q684F，Q685F
- 通徑規格：DN15～DN102(
- 結構形式：三通L型，三通T型
- 閥體材質：不銹鋼304、不銹鋼316、不銹鋼316L
- 公稱壓力：PN10，PN16
- 適用溫度：≤180℃
- 應用范圍：酒類、飲料、制藥、食品加工、生化工業等
- 產品特點：密封性能好，安全衛生，一閥多用，可換向、分流、合流
氣動三通衛生級球閥概述：
氣動三通衛生級球閥(三通快裝球閥)閥體采用食品級不銹鋼304、316材質制成，根據結構分為三通T型和三通L型，可用于衛生級別的工況中對管路介質進行換向、分流和合流使用。氣動三通衛生級球閥采用快裝式連接，可方便于拆卸、維修和清洗閥腔，并且閥體內外經過拋光和滅菌處理，光滑表面確保清潔，不會產生潛在的污染，可廣泛應用于制藥、食品加工、飲料等領域中做開關截?cái)嗷蛘{(diào)節介質流量。
氣動三通衛生級球閥特點：
1，氣動三通衛生級球閥密封圈采用全封閉式緊緊包裹住閥芯，無介質積存區域和死角。
2，氣動三通快裝球閥快裝方式，連接方便，操作簡單，可快速拆卸和安裝，為日后清潔工作帶來方便。
3，根據結構形式可分為三通L型和T型，實現對管路介質換向、分流、合流使用。
4，氣動三通快裝球閥維修和更換時，只需松開兩片卡箍即可拆卸閥門，不需破壞周圍墻體，減少了維修時間和維修費用。
5，氣動三通快裝球閥不僅能對管道介質進行快速開關切斷控制，也可對流量壓力溫度等各項參數進行百分比調節。
氣動三通衛生級球閥技術參數：
氣動三通衛生級球閥原理：
T型三通球閥可使三條正交的管道互相連通或切換，起分流或合流作用；L型三通球閥可連接相互正交的兩管道，使另一條孔道切斷，起改變介質流向作用。
氣動三通衛生級球閥技術參數：
| 公稱通徑 | DN15～DN102(mm) |
| 公稱壓力 | PN1.0MPa |
| 結構形式 | 三通T型、三通L型 |
| 閥座密封 | 聚四氟乙烯(PTFE)≤180℃ |
| 鏈接方式 | 卡箍快裝式連接 |
| 閥體材質 | 不銹鋼304、316、316L |
| 球芯材質 | 不銹鋼304、316、316L |
| 作用形式 | 單作用式（彈簧復位）常開常閉、雙作用(氣開氣關) |
| 控制方式 | 切斷式（開關控制）、調節型（4-20mA信號實現調節功能） |
氣動三通衛生級球閥原理：

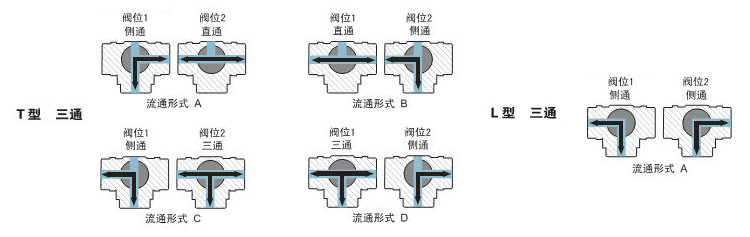

氣動三通衛生級球閥不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路是介質的合流或分流（流向如下圖）。
T型三通球閥可使三條正交的管道互相連通或切換，起分流或合流作用；L型三通球閥可連接相互正交的兩管道，使另一條孔道切斷，起改變介質流向作用。
