Z60YY國標電站閘閥
- 質量穩定：實行全過程質量監控，細致入
微，全方位檢測！ - 價格合理：高效內部成本控制，減少了開
支，讓利于客戶！ - 交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
我們?yōu)槟峁┤坠こ涕y門解決方案銷售熱線：0510-82828883
郵箱：beifava@163.com
地址：江蘇省無錫市新吳區新洲路222號
產品引用標準
設計與制造：E101 JB/T3595 DL/T531
結構長度：E101 JB2766 GB/T15188.1
壓力溫度等級：E101 JB/T3595
試驗與檢驗：E101
產品用途
焊連接的閘適用于公稱壓力PN16.0～32.0Mpa，工作溫度≤540℃（其中P(57)170V工作溫度為570℃）的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽酸性介質等。操作方式等。操作方式有：手動、齒輪傳動、電動等。
產品結構特點
1.設計制造按JB/T3395等標準，可與國產設備配套使用。
2.閥門中腔采用壓力自緊式密封結構，密封性能越好。支管兩端為焊接結構。
3.閘板和閥座的密封面采用司太立（stellite）鈷基硬質合金扒焊而成，耐磨、耐高溫，耐腐蝕，抗擦傷性能好。
4.閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
5.啟閉件的結構可根據用戶要求設計成單板、雙板、平行雙板等不同形式。
主要零件的材料說明
| 閥 體 | WCB、A105 | WC6、12Cr1MoV | WC9、12Cr1MoV |
| 閥 蓋 | WCB、35 | WC6、12CrMoV | WC6、12Cr1MoV |
| 支 架 | WCB | WCB | WCB |
| 閘 板 | WCB | WC6 | WC9 |
| 閥 桿 | 2Cr13 | 25Cr2MoV、20Cr1MoV1A | 25Cr2MoV、20Cr1MoV1A |
| 閥 座 | 25 | 304 | 304 |
| 密封環 | 包覆墊、增強柔性石墨 | ||
| 填 料 | 增強柔性石墨 | ||
| 閥桿螺母 | ZCuA110Fe3 | ||

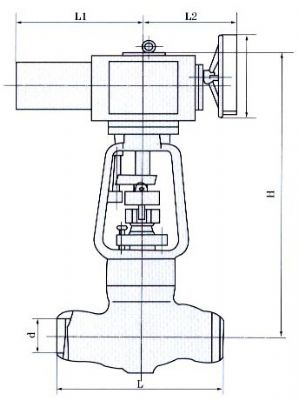

產品尺寸
