Z15W絲口閘閥
- 質量穩定：實行全過程質量監控，細致入
微，全方位檢測！ - 價格合理：高效內部成本控制，減少了開
支，讓利于客戶！ - 交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
我們?yōu)槟峁┤坠こ涕y門解決方案銷售熱線：0510-82828883
郵箱：beifava@163.com
地址：江蘇省無錫市新吳區新洲路222號
產品說明
1、設計制造按GB12234-89
2、結構長度按GB12221-89
3、法蘭尺寸按JB/T79-94
4、閥門檢查和試驗按GB13927
主要技術參數和性能指標
公稱通徑：DN15-DN100
公稱壓力：1.6Mpa
工作介質：水、油、汽
工作溫度：t≤170℃
管螺紋符合ISO228標準
性能規范
|
型號
|
公稱壓力
(MPa) |
實驗壓力
|
工作溫度(℃)
|
適用介質
|
||
|
強度(水)(Mpa)
|
密封(水)空氣
|
低壓密封空氣(Mpa)
|
||||
|
Z4IH6C
Z41W6P(R) |
1.6
|
2.4
|
1.8
|
0.6
|
≤200
|
NITRICACID
|
|
硝酸類
|
||||||
|
ACETICACID
|
||||||
|
醋酸類
|
||||||
|
NITRICACID
|
||||||
|
Z41W-25P(R)
|
2.5
|
3.8
|
2.8
|
0.6
|
≤200
|
硝酸類
|
|
Z41W-40P(R)
|
4.0
|
6.0
|
4.4
|
0.6
|
≤200
|
ACETICACID
|
|
Z41W-64P(R)
|
6.4
|
9.6
|
7.0
|
0.6
|
≤200
|
醋酸類
|

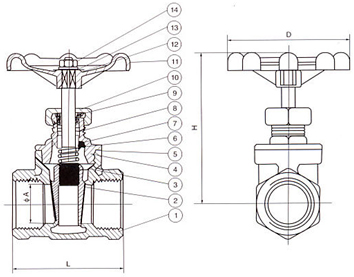

主要零件材料
|
序號NO. |
零件名稱 |
材質 |
|
1 |
閥體 |
不銹鋼CF8M/CF8 |
|
2 |
閘板 |
不銹鋼CF8M/CF8 |
|
3 |
閥桿 |
不銹鋼SS316/304 |
|
4 |
閥蓋 |
不銹鋼CF8M/CF8 |
|
5 |
填料 |
聚四氟乙烯PTFE |
|
6 |
止推墊片 |
不銹鋼SS304 |
|
7 |
閥桿架 |
不銹鋼SS316/SS304 |
|
8 |
填料 |
聚四氟乙烯PTFE |
|
9 |
螺母 |
不銹鋼SS304 |
|
10 |
填料壓蓋螺母 |
不銹鋼SS316/SS304 |
|
11 |
手輪 |
鋁合金 |
|
12 |
鉻牌 |
鋁 |
|
13 |
手輪墊片 |
不銹鋼SS304 |
|
14 |
手輪螺母 |
不銹鋼SS304 |
主要連接尺寸及重量 單位：mm
| SIZE | 1/2" | 3/4" | 1" | 1 1 / 4 " | 1 1 / 2 " | 2" |
| A | 15 | 20 | 25 | 32 | 38 | 50 |
| H | 90 | 97 | 108 | 120 | 146 | 163 |
| L | 55 | 60 | 65 | 75 | 85 | 95 |
| D | 70 | 70 | 80 | 80 | 90 | 100 |
主要外形尺寸
|
DN
|
規格
|
A
|
B
|
C
|
D
|
|
10
|
3/8
|
42
|
9.5
|
66.5
|
45
|
|
15
|
1/2
|
43
|
12.8
|
71
|
55
|
|
20
|
3/4
|
46
|
17
|
76
|
55
|
|
25
|
1
|
53
|
21
|
87.5
|
60
|
|
32
|
1 1/4
|
55
|
27
|
101
|
68
|
|
40
|
1 1/2
|
58
|
34
|
111
|
72
|
|
50
|
2
|
66.5
|
45
|
128
|
80
|
|
65
|
2 1/2
|
80
|
55
|
155
|
98
|
|
80
|
3
|
83
|
66
|
180
|
110
|
|
100
|
4
|
101
|
87
|
218
|
126
|
產品尺寸
