RVCX(Z45X)暗桿軟密封閘閥
- 質量穩定：實行全過程質量監控，細致入
微，全方位檢測！ - 價格合理：高效內部成本控制，減少了開
支，讓利于客戶！ - 交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
我們?yōu)槟峁┤坠こ涕y門解決方案銷售熱線：0510-82828883
郵箱：beifava@163.com
地址：江蘇省無錫市新吳區新洲路222號
產品概述
暗桿彈性座封閘閥，零用閥門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象，更有效的節約安裝空間。 可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、治金、能源系統等流體管線上作為調節和截流裝置使用。
主要技術參數
公稱壓力：1.0～2.5MPa
工作溫度：0～80℃
法蘭標準：GB/T 17241.6 GB9113
公稱通經：50～600mm
適用介質：水、油、氣等
試驗標準：GB13927 AP1598
主要零部件材料
|
名 稱
|
材 料
|
|
閥 體
|
灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼
|
|
閘 板
|
球 墨 鑄 鐵 外 覆 三 元 乙 丙 或 丁 腈 橡 膠
|
|
內 六 角 螺 栓
|
碳 化 處 理
|
|
密 封 圈
|
丁 腈 橡 膠
|
|
閥 蓋
|
灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼
|
|
閥 桿
|
不 銹 鋼
|
|
“O” 形 密 封圈
|
丁 腈 橡 膠
|
|
止 推 軸 承
|
錫 青 銅
|
|
螺 栓
|
不 銹 鋼
|
|
壓 蓋
|
球 墨 鑄 鐵、鑄 鋼
|
|
防 塵 罩
|
丁 腈 橡 膠
|
|
手 輪 （傳 動 帽）
|
鑄 鐵
|
主要外形連接尺寸
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
L
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
406
|
432
|
457
|
508
|
|
HA
|
313
|
332
|
372
|
424
|
497
|
562
|
680
|
837
|
948
|
1010
|
1220
|
1280
|
1480
|
1665
|
|
HC
|
355
|
375
|
415
|
476
|
540
|
600
|
720
|
875
|
990
|
1050
|
1245
|
1310
|
1560
|
1750
|

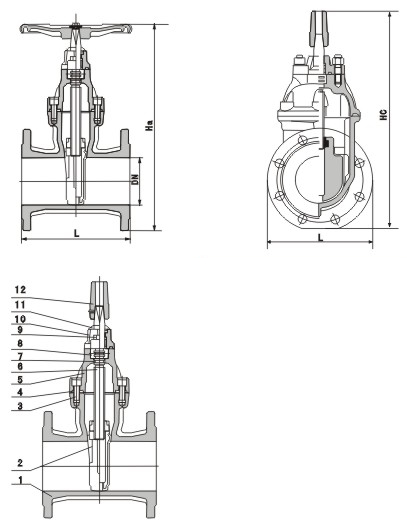

產品尺寸
