LNDUSTRIAL VALVE

工業閥門

專業生產各種高中低閘閥、截止閥、止回閥、蝶閥、球閥、旋塞閥、低溫閥、電站閥、冶金閥、平板閥、放料閥、漿料閥、水利控制閥等系列產品。并可根據客需求設計、生產特殊規格的非標閥門。
氧氣專用閥、銅閥門
您的位置： 產品中心 > 氧氣專用閥、銅閥門 > JY41W銅氧氣專用截止閥

JY41W銅氧氣專用截止閥

  • 質量穩定：實行全過程質量監控，細致入
    微，全方位檢測！
  • 價格合理：高效內部成本控制，減少了開
    支，讓利于客戶！
  • 交貨快捷：先進生產流水線，充足的備貨，
    縮短了交貨期！

我們?yōu)槟峁┤坠こ涕y門解決方案銷售熱線：0510-82828883
郵箱：beifava@163.com
地址：江蘇省無錫市新吳區新洲路222號

主要性能規

型號 公稱壓力PN （MPa) 殼體試驗壓力 Ps(MPa) 氣密試驗壓力 Ps(MPa) 適用溫度℃ 適用介質
水 氣
JY41W-25T 2.5 3.8 2.5 2.5 常溫 氧氣
JY41W-40 4.0 6.0 4.0 4.0

主要尺寸及重量

公稱通徑 DN（mm) 尺寸 mm 重量 Kg
L D D1 D2 b f Z-φd D2 I H D0 H1 L1
15 130 95 65 45 16 2 4-φ14 82 10 190 100 - - 5
20 150 105 75 55 16 2 4-φ14 95 13 213 100 - - 36.5
25 160 115 85 65 16 2 4-φ14 98 15 236 125 - - 7
32 190 135 100 78 18 2 4-φ18 120 28 312 180 - - 13.5
40 200 145 110 85 18 3 4-φ18 135 20 328 160 - - 16
50 230 160 125 100 20 3 4-φ18 160 25 450 320 - - 32

銅氧氣專用截止閥 主要外形尺寸、連接尺寸及重量

公稱壓力 PN（MPa) 公稱通徑 DN（mm) 尺寸 mm 重量 Kg
L D D1 D2 D0 b D0 H H1 Z-φd
1.6 15 130 95 65 45 - 14 75 110 119 4-φ14 2
20 150 110 75 55 - 14 75 110 120 4-φ14 3
25 160 115 85 65 - 14 75 116 126 4-φ14 4
32 180 135 100 78 - 15 120 143 160 4-φ18 6.1
40 200 145 110 85 - 16 120 147 168 4-φ18 8.2
50 230 160 125 100 - 16 160 172 194 4-φ18 11
65 290 180 145 120 - 18 - - - 4-φ18 28
80 310 195 160 135 - 20 - - - 8-φ18 34
100 350 210 180 155 - 20 - - - 8-φ18 43
125 400 245 210 185 - 22 - - - 8-φ18 70
150 480 280 240 210 - 24 - - - 12-φ23 95
2.5 15 130 95 65 45 - 16 - 154 - 4-φ14 5
20 150 105 75 55 - 16 - 184 - 4-φ14 7
25 160 115 85 65 - 16 - 188 - 4-φ14 9
32 180 135 110 75 - 18 - - - 4-φ18 13
40 200 145 120 85 - 18 - 292 - 4-φ18 17
50 230 160 125 100 - 20 - - - 4-φ18 20
65 290 180 145 120 - 22 - - - 8-φ18 25
80 310 195 160 135 - 22 - - - 8-φ18 35
100 350 230 190 160 - 24 - - - 8-φ23 50
125 400 270 220 188 - 28 - - - 8-φ25 75
150 480 300 250 218 - 30 - - - 8-φ25 100
4.0 15 130 95 65 45 40 16 - - - 4-φ14 5
20 150 105 75 55 51 16 - - - 4-φ14 7
25 160 115 85 65 58 16 - - - 4-φ14 9
32 180 135 100 78 66 18 - - - 4-φ18 13
40 200 145 110 85 76 18 - - - 4-φ18 17
50 230 160 125 100 88 20 - - - 4-φ18 20
65 290 180 145 120 110 22 - - - 8-φ18 25
80 310 195 160 135 121 22 - - - 8-φ18 35
100 350 230 190 160 150 24 - - - 8-φ23 50
125 400 270 220 188 176 28 - - - 8-φ25 75
150 480 300 250 218 204 30 - - - 8-φ25 100

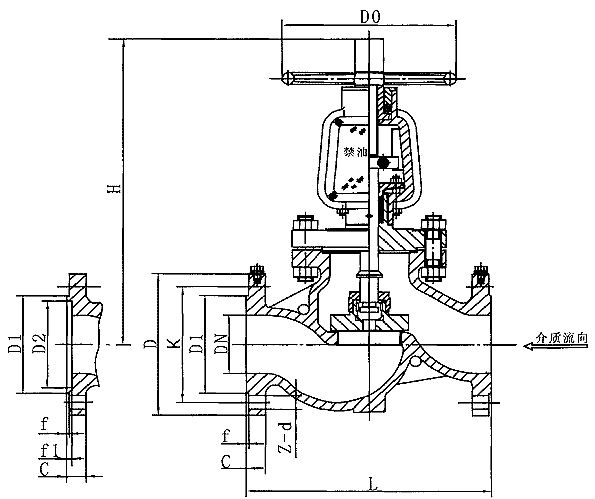

產品結構
