ZQDF蒸汽電磁閥
- 質量穩定：實行全過程質量監控，細致入
微，全方位檢測！ - 價格合理：高效內部成本控制，減少了開
支，讓利于客戶！ - 交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
我們?yōu)槟峁┤坠こ涕y門解決方案銷售熱線：0510-82828883
郵箱：beifava@163.com
地址：江蘇省無錫市新吳區新洲路222號
適用介質
蒸汽、氣體、空氣、油
產品用途
通用類電磁閥，適用于多種介質管路的自動控制，尤其適用于無壓差或低壓力系統，如高位自流水槽、風機、水廠虹吸真空系統等。
結構特點
1、集直動式開閥和先導式兩位一體的分步直動式特殊結構。
2、無壓力亦能打開主閥，低壓差流量大，適用面廣。
3、采用聚四氟乙烯密封，耐溫性能好。
4、型式：常閉式。
技術參數
| 公稱通徑 | 15、20、25、32、40、50mm |
| 公稱壓力 | 0.Mpa |
| 工作壓差 | 0-0.Mpa |
| 工作介質 | 蒸汽、液體、空氣、氣體、油≤4°E |
| 介質溫度 | -5～10℃ |
| 額定電壓V | AC：30、220、110、36 DC：220、110、36、24 |
| 功率 | ≤50W |
產品規格技術參數
| 型號 | 連接方式 | 連接尺寸 | L | H | KV值 | 閥體材質 |
| ZQDF5 | 內螺紋 | G1/2” | 2 | 16 | 2. | 黃銅精鑄 |
| ZQDF-20 | 內螺紋 | G3/4” | 101 | 195 | 5 | |
| ZQDF-25 | 內螺紋 | G1” | 110 | 195 | .5 | |
| ZQDF-32 | 內螺紋 | G11/4 | 11 | 206 | 12 | |
| ZQDF-40 | 內螺紋 | G11/2 | 127 | 225 | 1 | |
| ZQDF-50 | 內螺紋 | G2” | 127 | 225 | 30 | |
| ZQDF5F | 法蘭 | 4-φ13.5孔距φ65 | 101 | 15 | 2. | 黃銅精鑄 連體法蘭 |
| ZQDF-20F | 法蘭 | 4-φ13.5孔距φ75 | 107 | 210 | 5 | |
| ZQDF-25F | 法蘭 | 4-φ13.5孔距φ5 | 106 | 219 | .5 | |
| ZQDF-32F | 法蘭 | 4-φ17.5孔距φ100 | 122 | 240 | 12 | |
| ZQDF-40F | 法蘭 | 4-φ17.5孔距φ110 | 142 | 24 | 1 | |
| ZQDF-50F | 法蘭 | 4-φ17.5孔距φ125 | 150 | 255 | 30 | |
| ZQDF-40F | 法蘭 | 4-φ17.5孔距φ100 | 196 | 255 | 1 | 閥體鑄鐵 閥蓋黃銅 |
| ZQDF-50F | 法蘭 | 4-φ17.5孔距φ125 | 23 | 266 | 30 |

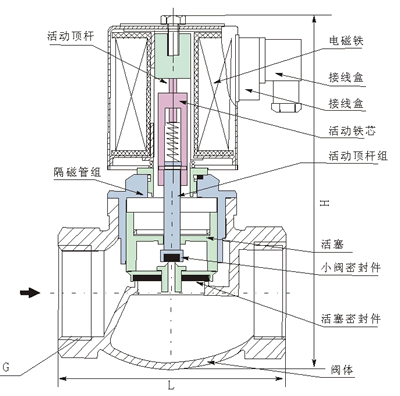

產品結構
