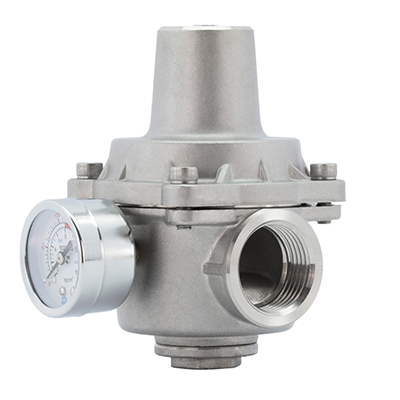

YZ11X支管式減壓
- 質量穩定：實行全過程質量監控，細致入
微，全方位檢測！ - 價格合理：高效內部成本控制，減少了開
支，讓利于客戶！ - 交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
我們?yōu)槟峁┤坠こ涕y門解決方案銷售熱線：0510-82828883
郵箱：beifava@163.com
地址：江蘇省無錫市新吳區新洲路222號
結構特點
上海泰通閥門有限公司生產的水用支管減壓閥主要用于各種建筑給水系統、消防系統、中央空調系統、采暖系統等。它用于支管減壓，可供水壓力分配更加均衡，避免部分供水點超壓，優化高層建筑給水分區。它可代替分區調頻變速水泵，在消防給水系統中可代替分區水泵，用于家用給水系統，可保護所有的水龍頭和其它水器具。
工作原理
出口壓力作用在隔膜地面的閥瓣底面，當它超過彈簧設定值時，壓縮彈簧，使閥瓣關閉。只要下游無水流動，出口壓力將基本保持在設定值（其變化量僅為入口壓力變化量的8％）；當下游用水時，出口壓力下降，彈簧推出隔膜，打開減壓閥。水流連續流通一陣候，減壓閥的開啟產生自阻尼效應，使啟閉動作趨于平衡。
可能故障原因
- 霜凍損壞，在寒冷地區注意保濕。
- 水流方向裝錯，減壓閥變成止回閥，出口壓力為0。
- 彈簧擰的太緊，無法關閉，減壓閥直通P2=P1。
- 旁通管漏水，使P2偏離設定值，鑒于本減壓閥優越的可靠性和耐久性，建議不安裝旁通管為宜。
下游用水（開啟）時：
出口壓力下降，彈簧推開隔膜和閥瓣開啟減壓閥。
出口壓力下降，彈簧推開隔膜和閥瓣開啟減壓閥。
下游用水（關閉）時：
出口壓力上升，當它升到設定值時隔膜和閥瓣又壓縮彈簧，因此關閉減壓閥
主要外形尺寸
| 公稱通徑DN(mm) | 尺寸 (mm) | ||||
| mm | in | A | B | C | FG |
| 15 | 1/2 | 30 | 83 | 87 | 72 |
| 20 | 3/4 | 30 | 83 | 87 | 72 |
| 25 | 1 | 34 | 100 | 88 | 80 |
| 32 | 11/4 | 40 | 115 | 102 | 80 |
| 40 | 11/2 | 56 | 130 | 122 | 100 |
| 50 | 2 | 56 | 130 | 122 | 100 |
安裝方式
在家用給水系統，減壓閥通常安裝在水表后面，以便保護其后所有用水器具。如果有冰凍危險，則因注意采暖或放水排空。減壓閥可以在360°方向任意安裝，但鑄刻在閥體上的箭頭必須與實際水流方向一致。
產品結構
